產品中心步進驅動器

FD430

1、全新32位DSP技術
2、超低振動噪聲
3、內置高細分設定范圍為200-51200

選件:

編碼器
齒輪箱
接插件
剎車

立即訂購聯系我們

技術參數
外形尺寸
資料下載
聯系合作

特點：

1、全新32位ARM技術；

2、超低振動噪聲；

3、內置高細分設定范圍為200-51200；

4、參數上電自動整定功能；

5、變電流控制使電機發熱大為降低；

6、靜止時電流自動減半；

7、可驅動4，6，8線兩相步進電機；

8、光隔離差分信號輸入；

9、脈沖響應頻率最高可達500KHz（出廠默認160KHz）；

10、電流設定方便，可在0.1-3.0A之間任意選擇；

11、驅動器供電電源輸入，DC:+24V-50V；

12、具有過壓、欠壓、過流等保護功能；

典型應用:

適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

產品概述：

FD430采用最新32位ARM數字處理技術，驅動器控制算法采用先進的變電流技術和先進的變頻技術，驅動器發熱小，電機振動小，運行平穩。用戶可以設置200~51200內的任意細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果，低中高速運行都很平穩，噪音超小。驅動器內部集成了參數上電自動整定功能，能夠針對不同電機自動生成最優運行參數，最大限度發揮電機的性能。

FD430細分設置：

細分

100

PU/Rev

200

400

800

1600

3200

3600

6400

12800

1000

2000

4000

5000

7200

8000

10000

20000

SW8

OFF

SW7

OFF

SW6

OFF

SW5

OFF

注：當SW5、SW6、SW7、SW8都為on時，上位機可修改成任意細分200-51200。

FD430電流設置：

電流RMS

0.1A

0.2A

0.3A

0.5A

0.6A

0.7A

0.8A

1.0A

1.2A

1.3A

1.5A

1.6A

1.7A

1.8A

2.0A

2.2A

SW4

OFF

SW3

OFF

SW2

OFF

SW1

OFF

接口功能說明：

標記符合	功能	說明
PWR	電源指示燈	通電時，綠色指示燈常亮。
ALARM	故障指示燈	3秒鐘為閃爍的周期，閃爍的次數代表故障信息，1次為過流，2次為過壓。
PU+	脈沖正輸入端	輸入信號正端，+5V~+24V均可驅動，高于+24V需在PU-端接限流電阻。
PU-	脈沖負輸入端	下降沿有效，每當脈沖由高到變到低時電機走一步。
DR+	方向正輸入端	方向信號正端，+5V~+24V均可驅動，高于+24V需在PU-端接限流電阻。
DR-	方向負輸入端	用于改變電機方向。
ENA+	使能正輸入端	使能信號正端，+5V~+24V均可驅動，高于+24V需在PU-端接限流電阻。
ENA-	使能負輸入端	有效時電機釋放，同時具有清除位置超差報警的功能。
A+/A-	電機線A相	電機A相引出線A+/A-
B+/B-	電機線B相	電機B相引出線B+/B-
V+/V-	電源輸入端	驅動器供電電源輸入，DC:+24V-50V

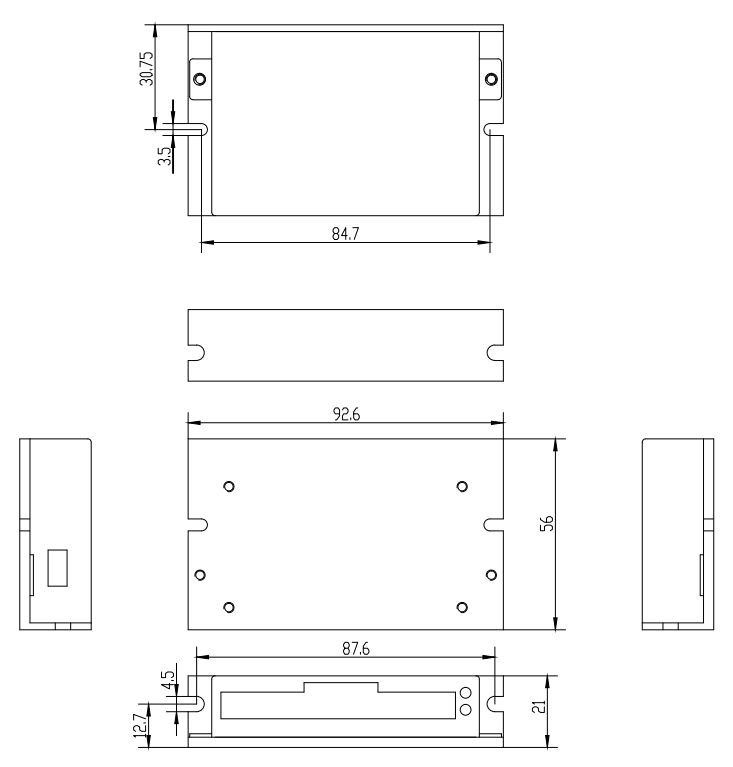

電機尺寸

FD430

資料下載

FD430數字式兩相步進驅動器使用說明書20241203

554.22 KB
